DHCP (Dynamic Host Configuration Protocol) est un serveur (ou service) qui délivre des adresses IP aux équipements qui se connectent sur le réseau. En effet, la plupart du temps, les cartes réseaux de ces équipement sont en attente d’une adresse IP leur permettant de communiquer sur le réseau. En même temps qu’il envoie l’adresse, le service DHCP envoie quelques informations complémentaires concernant le réseau sur lequel est branché l’hôte qui reçoit cette adresse tel que :

1) @routeur (passerelle par défaut)
2) nom de domaine et @serveurs DNS
3) @serveurs WINS

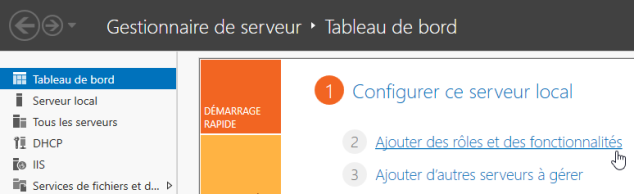

<font 16px/inherit;;inherit;;inherit>Nous souhaitons que notre serveur attribue les @IP dynamiquement et automatiquement aux clients du réseau local. Pour ce faire, nous ajoutons le rôle DHCP sur notre poste. Sur le tableau de bord de notre gestionnaire de serveur local, nous cliquons sur « Ajouter des rôles et des fonctionnalités » :</font>

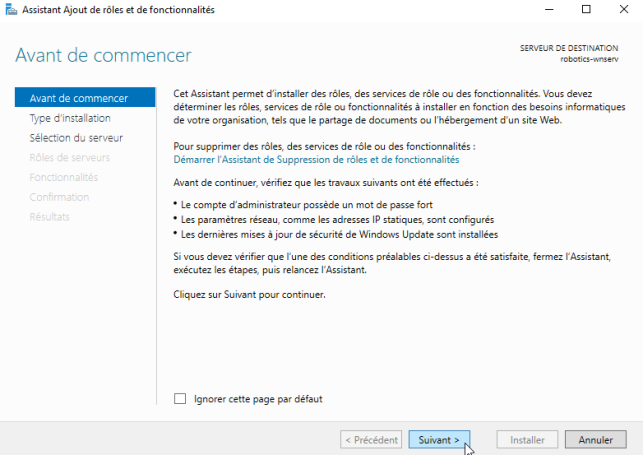

La fenêtre assistant d’ajout de rôles et de fonctionnalités s’ouvre. Nous cliquons sur « suivant » :

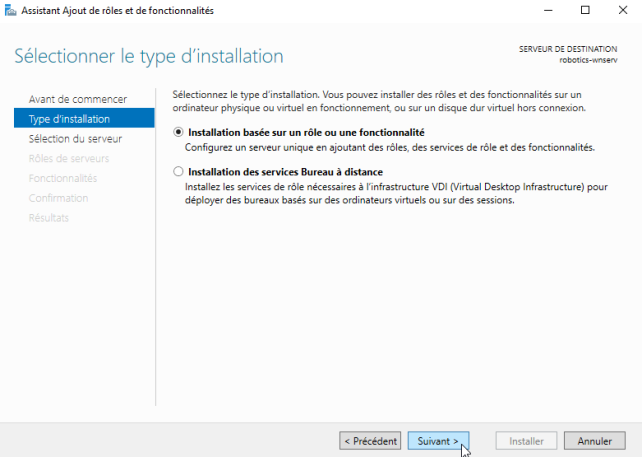

<font 16px/inherit;;inherit;;inherit>Nous choisissons l’option « d’installation basée sur un rôle », puis nous cliquons sur « suivant » :</font>

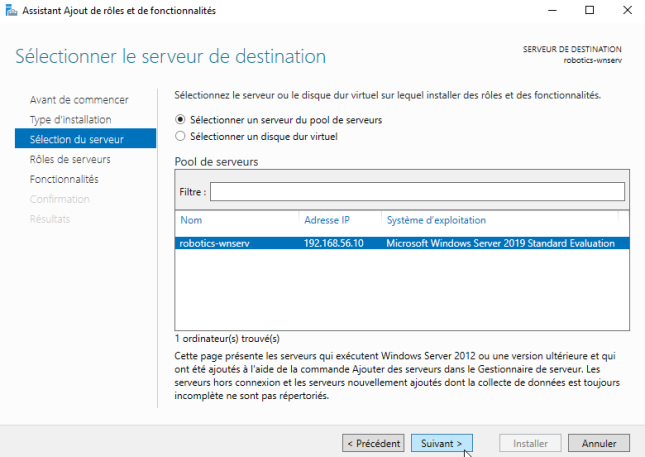

<font 16px/inherit;;inherit;;inherit>Nous sélectionnons notre seul serveur puis cliquons sur « suivant » :</font>

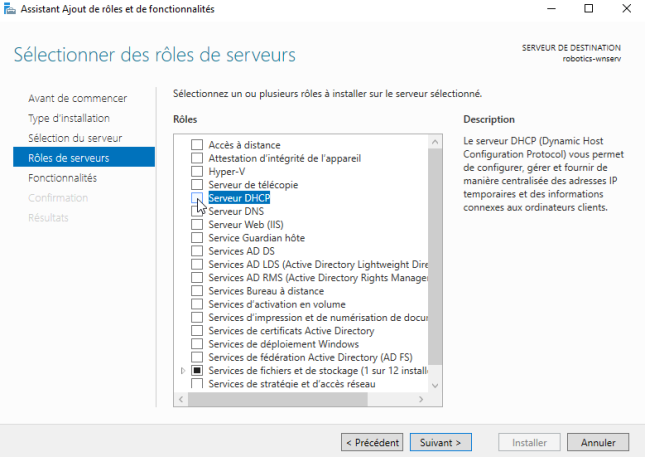

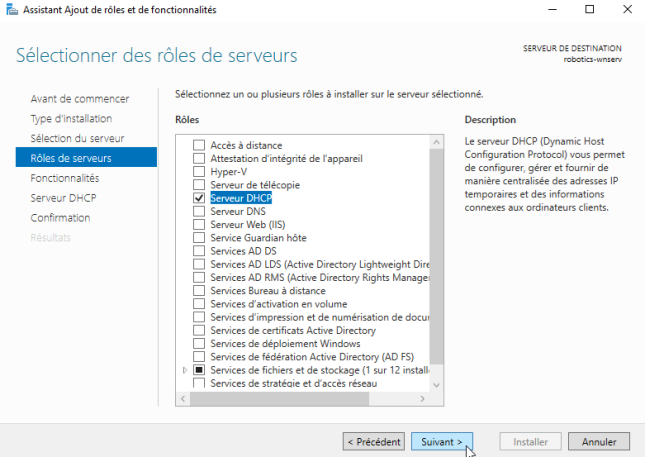

<font 16px/inherit;;inherit;;inherit>Nous cochons la case « serveur DHCP » puis cliquons sur « suivant » :</font>

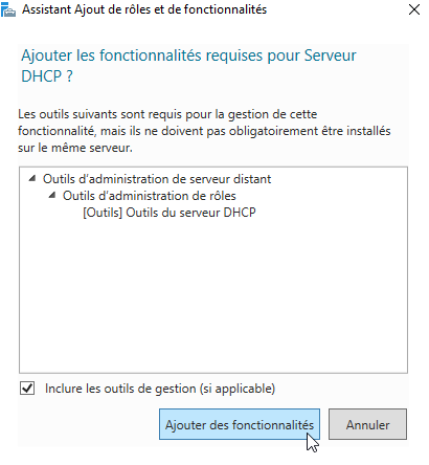

<font 16px/inherit;;inherit;;inherit>La fenêtre nous montre les outils requis pour ce rôle. Nous cliquons sur « ajouter les fonctionnalités » :</font>



<font 16px/inherit;;inherit;;inherit>Des services viennent s’ajouter lors de l’installation du serveur DHCP. Nous laissons les services sélectionnés automatiquement. Nous cliquons sur « suivant » :</font>

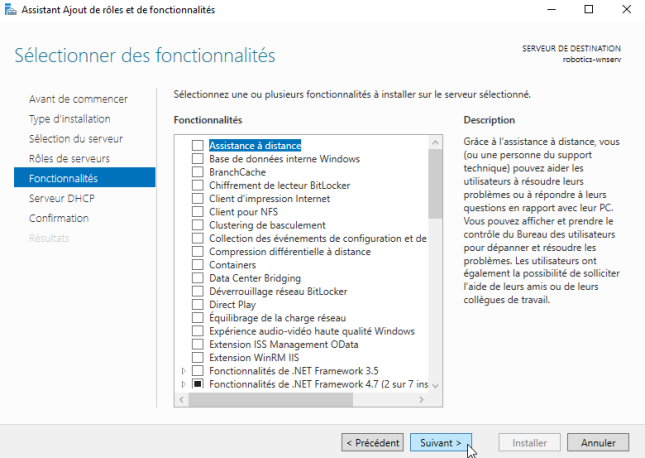

<font 16px/inherit;;inherit;;inherit>Comme pour les services supplémentaires s’ajoutant à l’installation du service DHCP, nous laissons la sélection des fonctionnalités puis cliquons sur « suivant » :</font>

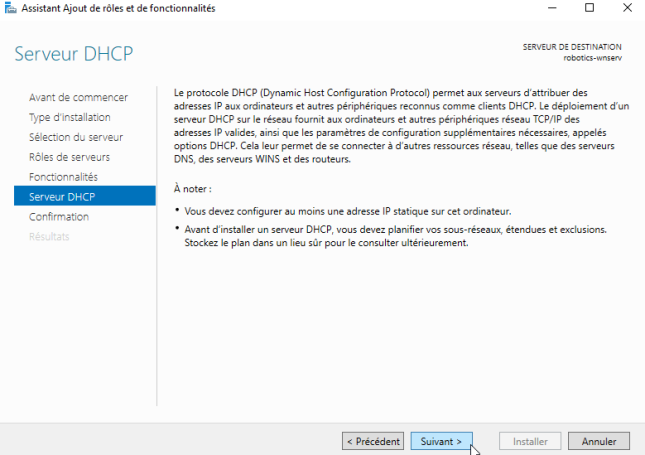

<font 16px/inherit;;inherit;;inherit>Une fenêtre récapitulative du protocole DHCP s’ouvre et résume le service. Nous cliquons sur « suivant » :</font>

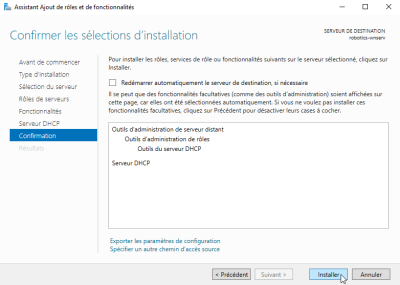

<font 16px/inherit;;inherit;;inherit>Ici nous confirmons les sélections d’installation puis cliquons sur « Installer » :</font>

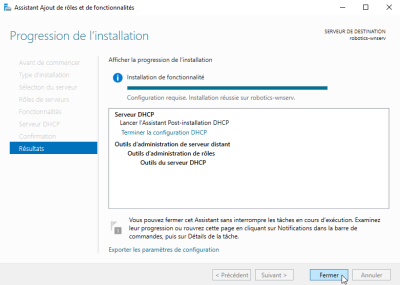

Dans la fenêtre suivante, nous avons une barre de progression d’installation. Nous pouvons terminer la configuration du serveur DHCP en cliquant sur « Terminer la configuration DHCP ». Nous le faisons dans le chapitre suivant. Dès l’installation terminé, nous cliquons sur « Fermer » :

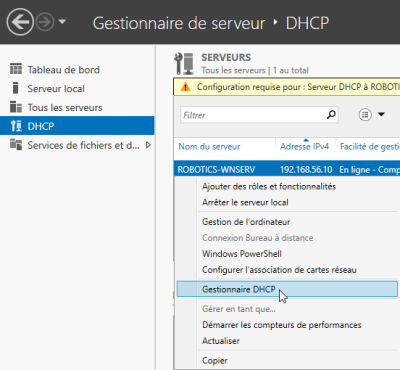

Nous retournons dans le gestionnaire de serveur et nous constatons que le serveur DHCP est bien installé. Nous pouvons passer à la configuration du serveur DHCP. Pour commencer, nous cliquons droit sur le serveur puis cliquons sur « Gestionnaire DHCP » :

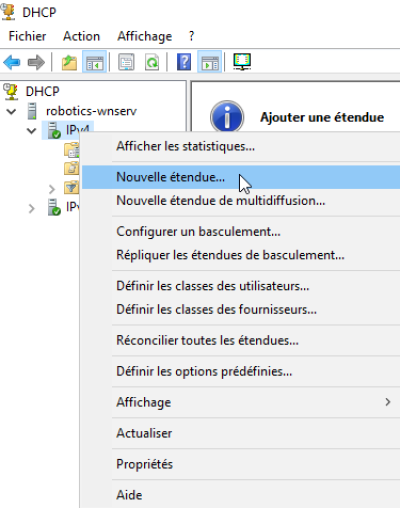

Le plan d’action demande d’étendre le réseau local 192.168.56.0/24 sur une plage d’adresse allant de .20 à .200 avec un bail de jours. Nous créons une nouvelle étendue avec la plage d’adresse 192.168.56.20/24 à 192.168.56.200/24 avec une durée de bail de 8 jours :

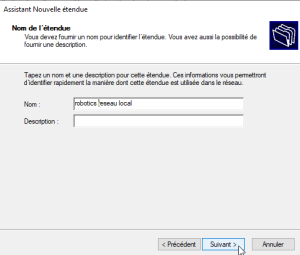

Nous attribuons un nom à l’étendue puis cliquons sur « suivant » :

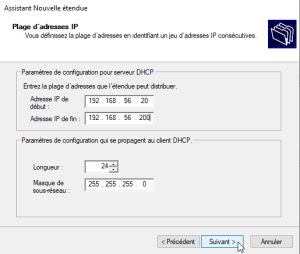

Nous configurons la plage d’adresse en choisissant l’@IP de début puis l’@IP de fin de plage avec le masque de sous-réseau indiqué sur le plan d’action. Par la suite nous cliquons « suivant » :

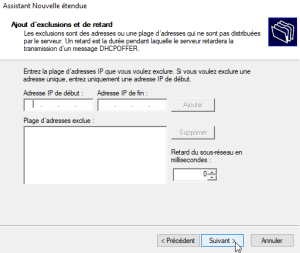

Nous n’ajoutons aucunes exclusions. Nous ne souhaitons pas de retard dans la transmission de message DHCP. Nous cliquons sur « suivant » :

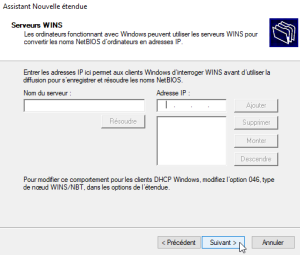

Nous n’ajoutons pas de serveurs WINS. Nous cliquons sur « suivant » sans rien ajouter :

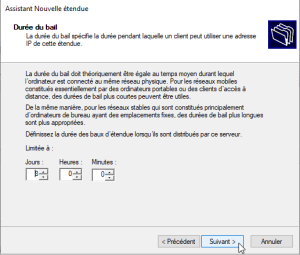

Le protocole DHCP fait appel au concept de bail. L'adresse IP qu'il accorde à un appareil sera valide pour une durée définie de 8jours. Nous fixons la durée dans les champs correspondant comme demandé dans le plan d’action :

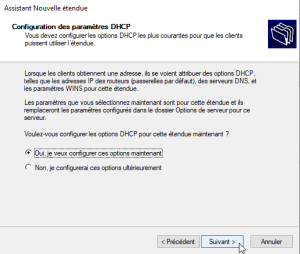

Nous laissons par défaut la réponse choisie « oui » sur le fait que nous voulons configurer les options DHCP pour notre nouvelle étendue créée :

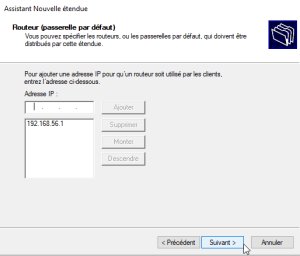

Nous entrons l’adresse IP du routeur, la passerelle par défaut. Nous cliquons sur « Ajouter » puis « suivant » :

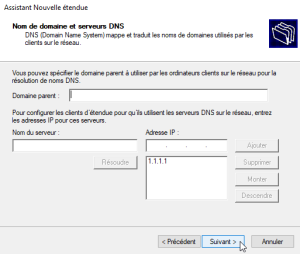

Nous renseignons le serveur DNS indiqué sur notre plan d’action puis cliquons sur « suivant » :

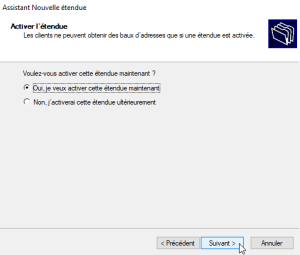

Nous activons l’étendue en répondant « oui » à la question posée. Nous terminons notre configuration DHCP en cliquant sur « suivant » :

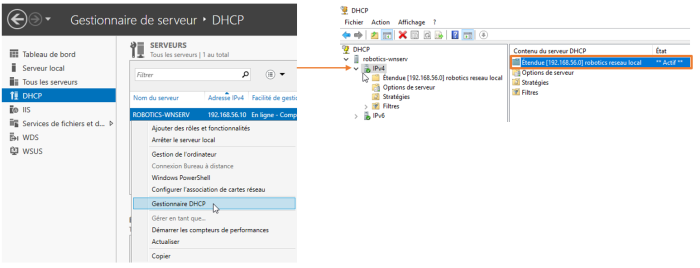

Nous allons sur le gestionnaire du serveur DHCP, puis cliquons droit sur le serveur. Nous constatons la bonne installation de notre rôle DHCP sur notre serveur en IPv4 avec son étendue nommée robotics réseau local. Cette étendue est à l’état actif :

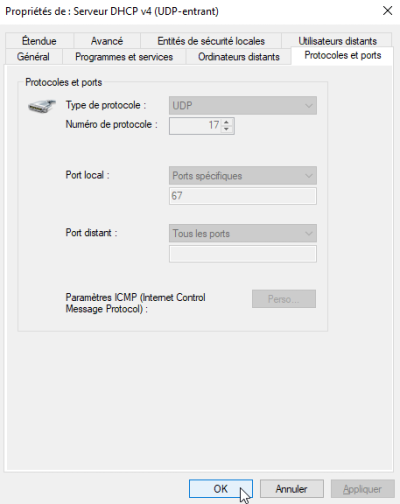

Afin de fonctionner correctement, les ports 67 du serveur et 68 du client sont ouverts permettant aux flux d'informations DHCP de circuler au niveau des pare-feu Windows de notre serveur et des clients. En nous rendant dans les outils d’administration du menu Démarrer, nous ouvrons le “Pare-feu Windows avec fonctions avancées de sécurité”. Nous apercevons les deux règles de trafic entrant et sortant “Protocole DHCP” spécifiant l'activation de l'ouverture des ports 67 et 68 avec le protocole UDP :

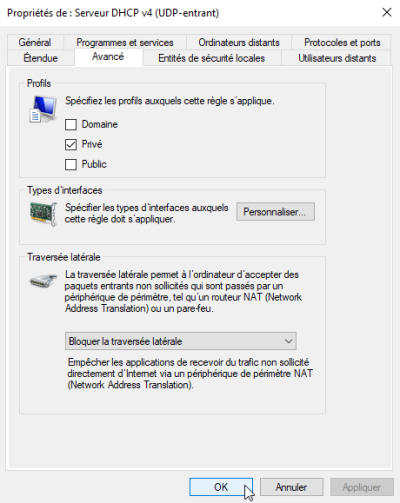

Dans l'onglet “Avancé”, nous pouvons spécifier l'application de cette règle sur les parefeux de notre choix. Dans notre cas il s'agit de l'appliquer sur notre réseau Privé :

Pour le flux multicast, le port UDP 2535 est ouvert.
